Điện trở vòng nhiệt (Heater Band) là thiết bị gia nhiệt chuyên dụng cho các bề mặt tròn như ống thép, trục vít, họng liệu, đầu đùn, bồn chứa và đường ống dẫn. Nhờ thiết kế ôm sát, truyền nhiệt nhanh và tỏa nhiệt đều, điện trở vòng được sử dụng phổ biến trong nhiều ngành công nghiệp gia nhiệt hiện nay.

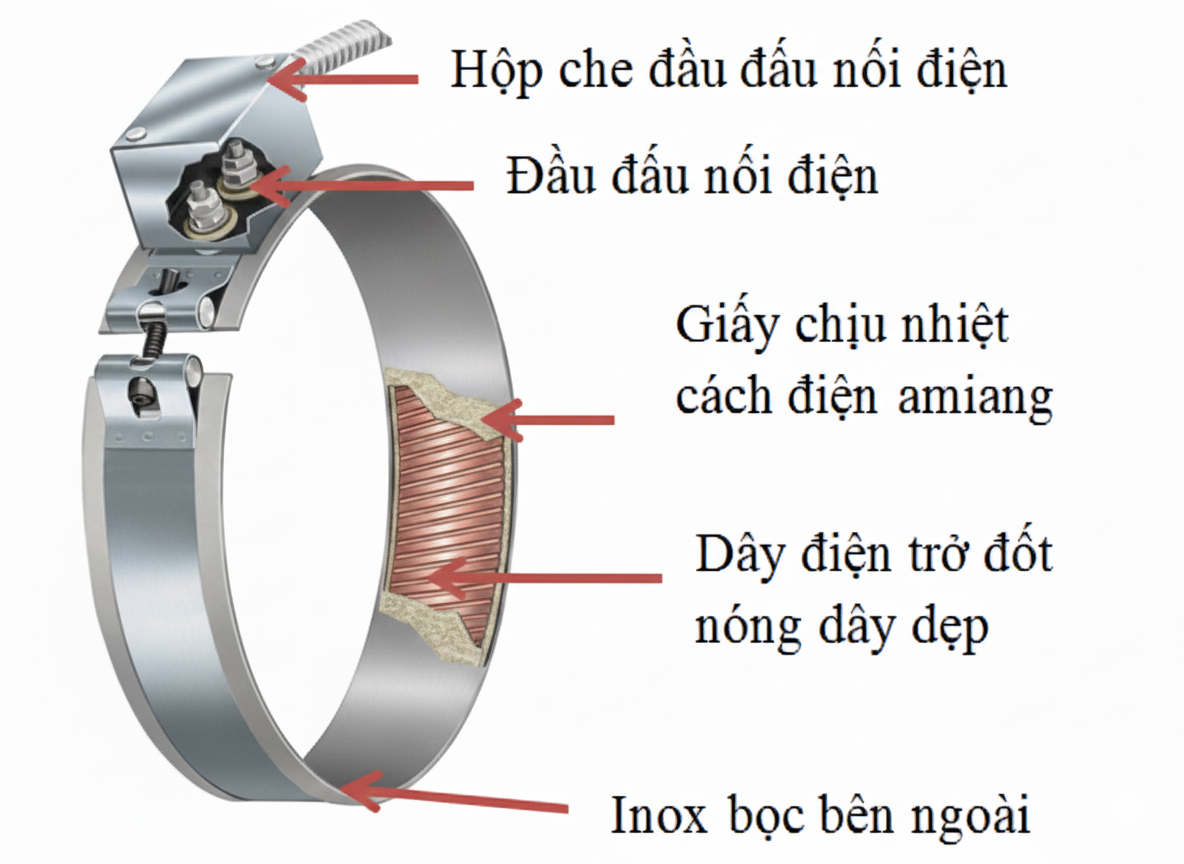

1. Cấu tạo điện trở vòng nhiệt
Điện trở vòng nhiệt gồm nhiều lớp vật liệu chịu nhiệt và cách điện cao cấp, đảm bảo độ bền – an toàn – hiệu suất tối ưu.
1️⃣ Vỏ ngoài Inox / Thép mạ kẽm
-
Sử dụng vật liệu Inox 304, Inox X430 hoặc thép mạ kẽm.
-
Chống ăn mòn, truyền nhiệt nhanh, chịu nhiệt tốt.
-
Trang bị vít siết hoặc tai kẹp giúp cố định chắc chắn vào bề mặt tròn.
2️⃣ Dây điện trở hợp kim NiCr
-
Dây Nicrom (Ni80Cr20) cuốn đều quanh chu vi.
-
Sinh nhiệt mạnh, ổn định và chịu nhiệt cao.
-
Tỏa nhiệt đều khắp vòng, không gây cháy cục bộ.
3️⃣ Lớp cách điện mica chịu nhiệt
-
Chịu nhiệt lên đến 350°C.
-
Cách điện tuyệt đối giữa dây đốt và vỏ inox.
-
Truyền nhiệt tốt, giúp điện trở đạt hiệu suất cao.
4️⃣ Dây nguồn chịu nhiệt
-
Dây bọc sợi thủy tinh hoặc Teflon.
-
Chống cháy, chịu nhiệt, phù hợp môi trường công nghiệp.
-
Có thể đặt dây ra hông, trên, phía sau hoặc bọc thêm ống inox mềm bảo vệ.
5️⃣ Lớp chống ẩm và phụ kiện
-
Đầu dây được bịt bằng keo chịu nhiệt hoặc gốm kỹ thuật.
-
Ngăn hơi ẩm, bụi, dầu xâm nhập, tăng tuổi thọ khi vận hành.
-
Lắp đặt chắc chắn bằng ốc siết hoặc kẹp vòng.
2. Nguyên lý hoạt động
Điện trở vòng nhiệt hoạt động dựa trên hiệu ứng Joule – sinh nhiệt khi dòng điện chạy qua dây dẫn.
-
Dòng điện chạy qua dây hợp kim NiCr, làm dây nóng lên theo công thức Q = I² × R × t.
-
Nhiệt truyền qua lớp mica cách điện, sau đó truyền ra vỏ inox.
-
Vỏ inox ôm sát bề mặt ống nên nhiệt truyền trực tiếp và đều vào vật cần gia nhiệt.
-
Nhờ diện tích tiếp xúc lớn, điện trở vòng đạt hiệu suất cao, gia nhiệt nhanh, nhiệt ổn định và tiết kiệm điện hơn các phương pháp gia nhiệt gián tiếp.
Điện trở vòng thích hợp cho các hệ thống cần nhiệt ổn định, gia nhiệt liên tục và vận hành trong môi trường công nghiệp nặng.
3. Ứng dụng của điện trở vòng nhiệt
Điện trở vòng nhiệt được ứng dụng rộng rãi trong nhiều ngành. Dưới đây là các ứng dụng thực tế chi tiết nhất:
✔ Ngành nhựa – cao su
-
Gia nhiệt họng liệu máy ép nhựa.
-
Gia nhiệt đầu đùn, nozzle, die head.
-
Gia nhiệt trục vít (barrel heater) máy đùn nhựa.
-
Làm nóng khuôn ép nhựa và các bộ phận gia công nhựa.
-
Ổn định nhiệt độ các loại nhựa như PVC, PE, PP, ABS…
✔ Ngành thực phẩm – đồ uống
-
Gia nhiệt bồn chứa sữa, dầu ăn, syrup, nước trái cây.
-
Giữ nóng đường ống dẫn để chống đông đặc.
-
Tạo nhiệt cho máy chiết rót nóng, máy rót sệt.
-
Ổn định nhiệt nguyên liệu trong quy trình đóng gói.
✔ Ngành hóa chất – dầu – dung môi
-
Gia nhiệt tank chứa dầu DO, FO, nhớt, silicon.
-
Làm nóng bồn keo, nhựa đường, hóa chất đặc.
-
Gia nhiệt đường ống dẫn dầu, dung môi để giữ độ nhớt.
-
Sưởi nóng bình phản ứng nhỏ và thiết bị gia nhiệt dạng ống.
✔ Ngành bao bì – đóng gói
-
Máy dán màng, máy seal nhiệt, máy hàn miệng túi.
-
Máy co màng, máy ép mí, máy tạo profile.
-

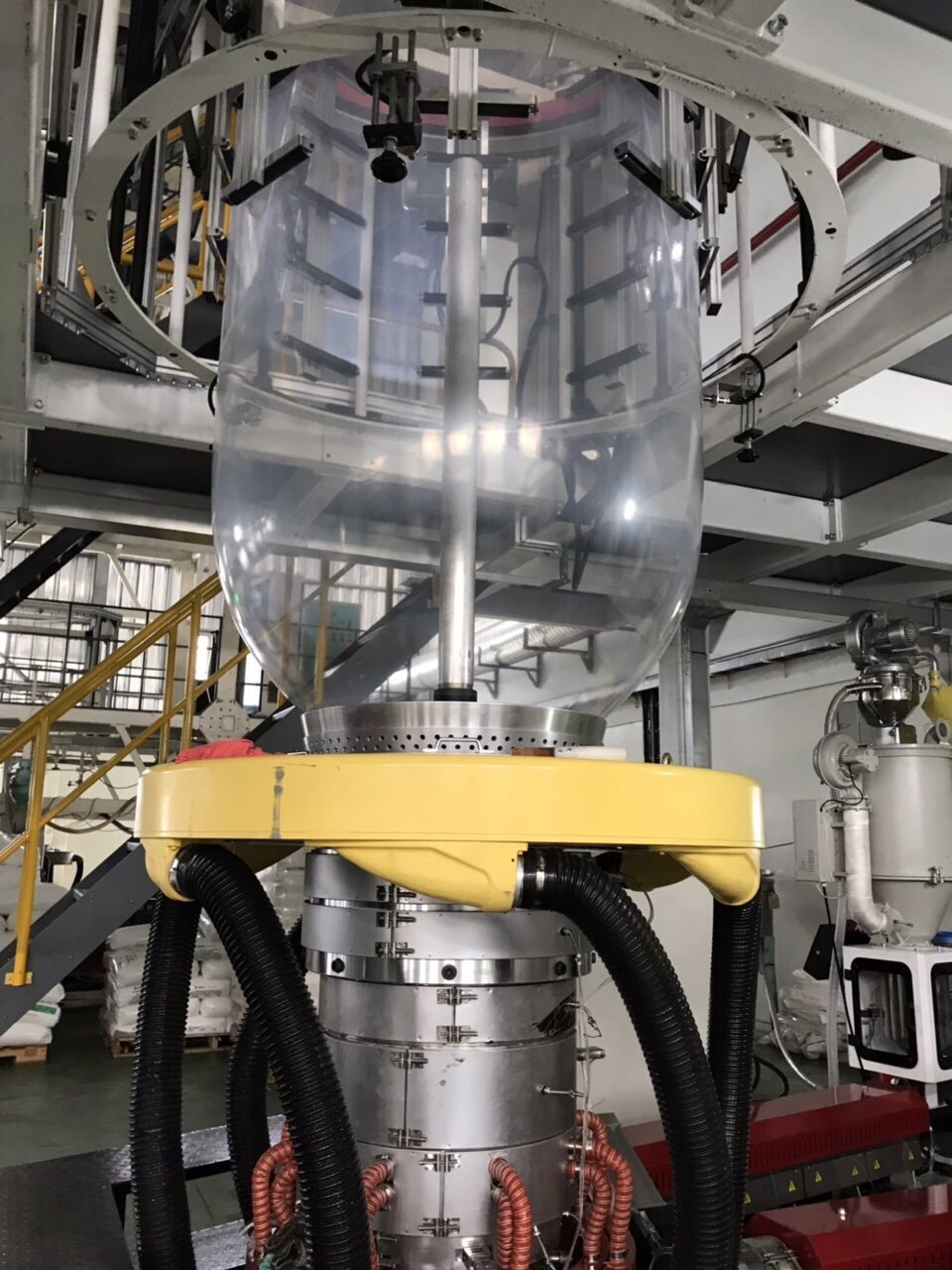

Máy đùn màng nhựa các loại.
✔ Ngành cơ khí – luyện kim
-
Gia nhiệt khuôn nhôm, khuôn thép, khuôn đúc áp lực.
-
Làm nóng ống thép – inox để xử lý bề mặt.
-
Hỗ trợ nung nóng trục máy, bạc đạn để tháo lắp.
-
Ứng dụng trong các lò sấy kim loại nhỏ.
✔ Ngành dược – mỹ phẩm
-
Gia nhiệt bồn khuấy kem, gel, serum.
-
Giữ nóng ống dẫn tinh dầu, dung dịch đặc.
-
Tạo nhiệt ổn định trong quá trình hòa trộn – chiết rót.
✔ Các ứng dụng dân dụng – thiết bị nhỏ
-
Máy hàn nhiệt mini và máy ép mica.
-
Thiết bị gia nhiệt cầm tay hoặc tự chế.
-
Gia nhiệt cục bộ cho các thiết bị dân dụng chuyên dụng.

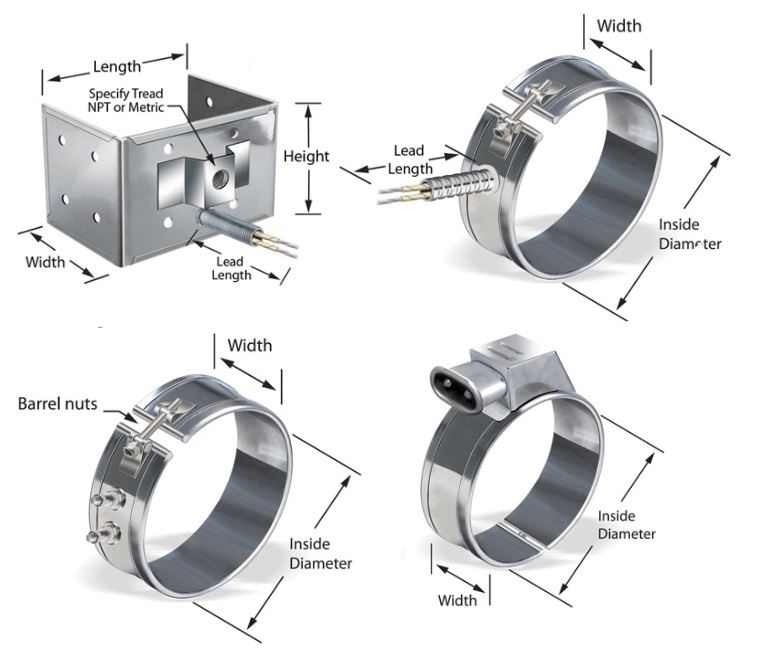

ảnh kích thước vòng nhiệt
Điện trở vòng nhiệt là giải pháp gia nhiệt bề mặt tròn hiệu quả cao, truyền nhiệt nhanh, nhiệt ổn định và độ bền vượt trội. Đây là thiết bị quan trọng trong nhiều dây chuyền công nghiệp yêu cầu kiểm soát nhiệt chính xác và liên tục.
Nhiệt Trường Minh nhận sản xuất theo yêu cầu: đúng kích thước, đúng công suất, đúng điện áp và phù hợp với mọi loại máy móc công nghiệp.
